深圳CNC加工铝外壳，采购前要确认哪些孔位和装配细节？

很多采购或工程师拿到图纸就找厂家报价，但外壳到货后才发现，线路板装不进去、接口对不上、螺钉孔错位，或者壳体与面板之间有缝隙。这种情况在电子设备外壳采购中很常见，不是加工厂做错了，而是前期确认的细节不够。本文从实际加工和装配角度，梳理铝外壳CNC加工前需要确认的关键孔位和装配细节，帮助你在下单前把问题想清楚。

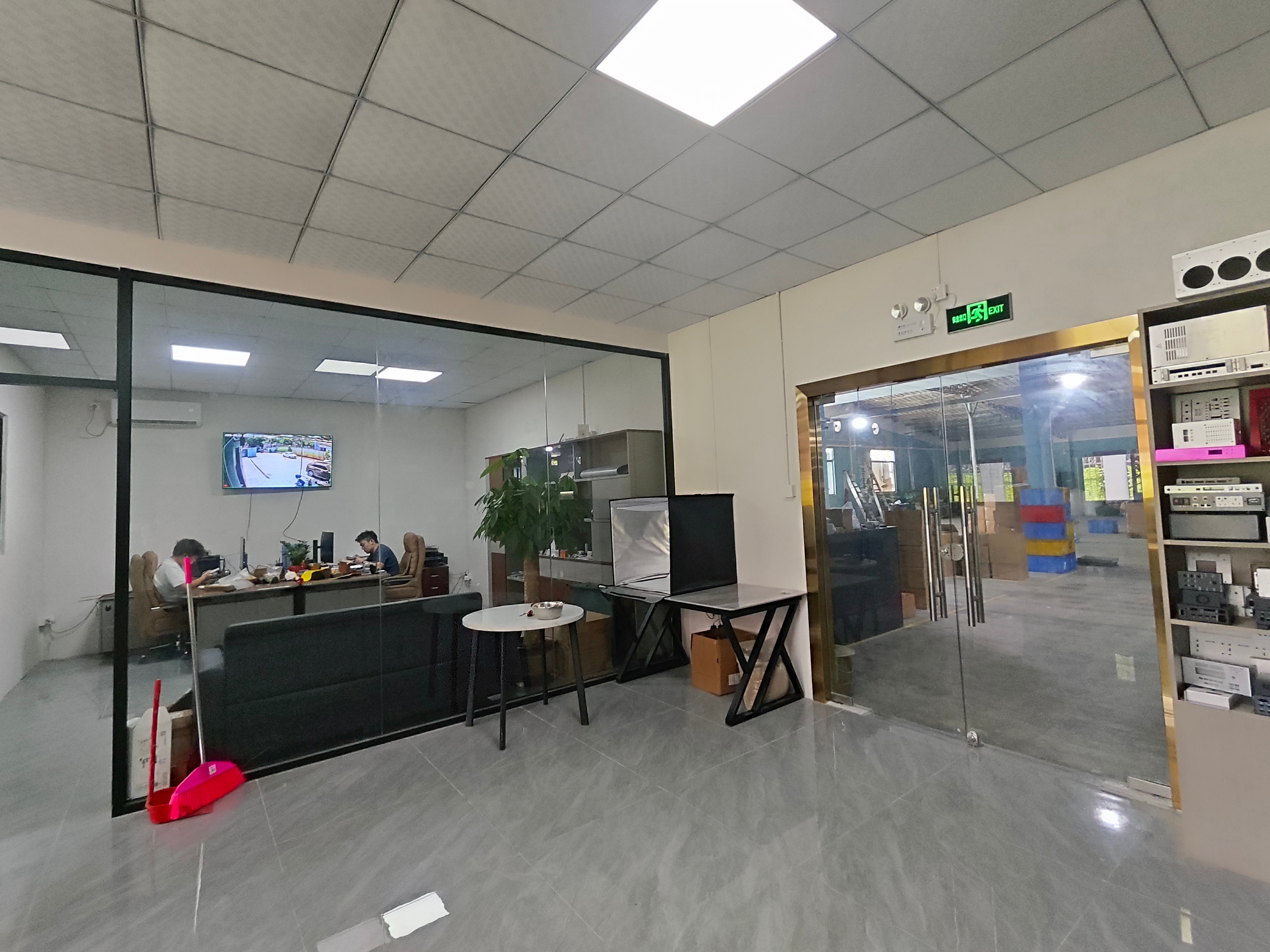

深圳市兄弟嘉诚科技有限公司成立于2015年，在深圳坪山自有约2000平方米加工车间，团队20余人，长期围绕金属外壳加工，提供铝型材外壳、钣金机箱、CNC金属外壳的标准选型、二次加工、非标定制及批量生产服务。公司主要工序如铝型材切割、激光切割、数控折弯、CNC加工、冲压、压铆、焊接、钻孔攻牙、镭雕打标和阳极氧化均由自有车间完成，支持从单件打样到批量交付。对于CNC加工铝外壳，我们接触过大量因孔位和装配细节确认不到位导致返工的项目，下面结合这些经验展开说明。

确认孔位前，先想清楚内部装什么

CNC铝外壳的孔位不是随意开的，它必须服务于内部元器件的安装和外部接口的对接。核心问题是：线路板、电源模块、接口端子、显示屏、按键这些部件，在外壳内部怎么放、怎么固定、从哪里引出来。

线路板的安装孔位是最基本的。你需要确认线路板上有几个固定孔，孔径多大，孔距是多少，以及这些孔在外壳底板或侧板上的对应位置。如果线路板是异形的，或者有多个板子需要叠放，还要考虑支撑柱、螺母柱或铜柱的安装位置。很多项目的问题出在线路板尺寸和外壳内部空间不匹配，板子放进去后，接口位置对不上外壳的开孔。所以，在给CNC加工图纸之前，把线路板实物或准确的3D模型给到加工厂，让厂家可以结合板子尺寸和接口位置来确认外壳内部空间和孔位布局。

接口和连接器的开孔是另一个容易出错的地方。USB、HDMI、RJ45、电源插座、航空插头等，每种接口的外形尺寸、安装方式（螺纹锁紧、卡扣、焊接）和突出面板的高度都不同。你需要确认接口的安装面板厚度，以及接口在外壳上的具体位置坐标。如果接口是嵌在壳体内部的，还要考虑避让空间，不能和内部其他元件干涉。我们遇到过客户只给了接口的型号，但没给具体的安装尺寸图，结果加工出来的孔位和接口实际尺寸差了0.5毫米，导致接口装不进去。所以，提供接口的规格书或实物是必要的。

散热和通风孔也要提前规划。如果设备内部有发热元件，比如功率管、电源模块，外壳上可能需要开散热孔或安装散热器的窗口。散热孔的形状（长条孔、圆孔、网孔）、间距、总面积会影响散热效果和结构强度。CNC加工可以铣出各种形状的散热槽，但开孔越多，加工时间越长，成本也越高。你需要权衡散热需求和成本，同时确认散热孔的位置不会影响内部元件的安装和走线。

装配细节不止是孔位，还有公差和配合

CNC铝外壳的加工精度通常可以控制在正负0.1毫米甚至更高，但装配效果不只取决于加工精度，还取决于设计时的配合公差和装配方式。

壳体与面板的配合是视觉和功能上的关键。常见的配合方式有：面板嵌入壳体槽内、面板盖在壳体上、面板与壳体侧面平齐。每种方式对尺寸公差的要求不同。嵌入式的配合，如果槽宽和面板厚度间隙太大，面板会晃动；间隙太小，面板装不进去。一般建议单边间隙留0.1到0.2毫米，具体还要看面板材质和表面处理（比如喷砂阳极后尺寸会略有变化）。我们通常会在加工前和客户确认面板的固定方式，是用螺钉锁紧，还是卡扣压紧，或者用胶粘。不同的固定方式，对面板孔位和壳体螺纹孔的位置精度要求不同。

螺钉孔和螺纹孔的深度也需要注意。铝材较软，M2、M2.5、M3这类小螺纹孔，如果深度不够，螺钉容易滑牙；如果深度太深，又会增加加工时间。一般来说，螺纹孔深度是螺钉直径的1.5到2倍比较合适。另外，对于需要经常拆卸的盖板或面板，建议在螺纹孔内安装钢丝螺套或牙套，提高螺纹的耐用性。在CNC加工中，攻牙是单独工序，要确认螺纹规格（公制、英制、美制）、深度、是否通孔，以及是否需要倒角。

沉孔和台阶孔的尺寸直接影响螺钉头是否突出表面。如果设计用平头螺钉，沉孔的角度（通常是90度或120度）和深度要匹配螺钉头；如果用圆头螺钉，则需要沉孔直径足够容纳螺钉头。很多客户只给了螺钉规格，没给沉孔参数，我们通常需要根据螺钉标准图册来确认，或者客户直接提供螺钉样品。

材料选择对孔位加工和装配的影响

CNC铝外壳常用的材料是6061铝合金和5052铝合金。6061硬度稍高，加工后表面光洁度好，适合做外观件；5052韧性好，适合做需要折弯或拉伸的结构。但不同材料在切削时对刀具的磨损和切削参数不同，会影响孔位的尺寸精度和表面质量。

薄壁铝壳在加工时容易变形，特别是长条形或大平面的壳体。如果壳体壁厚只有1毫米或1.5毫米，内部又有多个螺纹孔需要攻牙，装夹不当会导致壳体扭曲，加工出来的孔位位置度会偏移。我们一般会先粗加工，释放应力，再精加工孔位，或者使用专用夹具来减少变形。对于薄壁件，客户在确认图纸时，要考虑增加加强筋或改变壁厚来保证结构刚性。

深腔或异形结构的壳体，CNC加工时可能存在震刀或让刀现象，导致孔位尺寸偏大或偏小，或者表面有接刀痕。这种情况下，需要合理设计加工路径，或者采用分步加工。客户在提供图纸时，如果结构复杂，和加工厂沟通加工可行性，而不是直接按理想设计出图。

表面处理对孔位和尺寸的影响

铝外壳的常见表面处理有喷砂、拉丝、阳极氧化、硬质氧化、喷漆等。阳极氧化会在铝表面形成一层氧化膜，这层膜会改变尺寸。一般阳极氧化膜厚度在5到15微米，硬质氧化可达30到50微米。对于精密配合的孔位，比如面板槽、螺纹孔，阳极氧化后尺寸会变小，如果没预留余量，装配时可能装不进去。所以，在CNC加工时，对于需要阳极氧化的配合面，通常会留出0.05到0.1毫米的余量，或者先加工到尺寸，氧化后再进行二次精加工。我们自己在处理阳极氧化件时，会提前和客户确认哪些面是配合面，需要预留氧化余量。

拉丝和喷砂会改变表面粗糙度，但不会明显改变尺寸。不过，喷砂后的表面如果再做阳极，颜色可能不均匀，特别是深色阳极。对于外观要求高的项目，在加工前确认表面处理工艺，然后根据工艺调整加工参数。

数量、图纸和样品，不同阶段需要确认的细节不同

研发打样阶段，客户可能只有线路板或样品，没有完整的3D图纸。这种情况下，我们通常先根据线路板尺寸和接口位置，用卡尺测量关键尺寸，然后出草图或简易3D图给客户确认。对于CNC加工，支持一件起批，可以先用整块材料把外壳内部空间和孔位加工出来，让客户验证装配效果。这个阶段，重点是确认内部空间够不够，接口孔位对不对，螺钉位是否匹配。不需要追求完美的外观，但尺寸要准确。

小批量试产阶段，客户一般有2D或3D图纸。这时要确认图纸上的公差要求，特别是孔位的位置度公差、螺纹孔的深度公差、面板配合的间隙公差。如果图纸上没有标注，可以按行业通用公差（比如线性尺寸正负0.1毫米，角度正负0.5度）来执行，但和加工厂书面确认。另外，要确认表面处理的具体要求，比如喷砂目数、阳极氧化颜色、氧化膜厚度等。我们在这个阶段会建议客户提供一套完整的装配件（包括线路板、接口、面板等），我们可以在加工前进行虚拟装配，或者在加工后实际装配验证，确保批量生产的一致性和可装配性。

批量生产阶段，除了图纸和样品，还要确认检验标准和验收方式。比如，孔位位置度用三坐标测量仪检测，还是用通止规检测；螺纹孔是否需要用螺纹塞规检验；表面外观的检验标准是参照国标还是客户封样。我们一般会按客户确认的样品和图纸，制定加工工艺和检验标准，并在批量生产中定期抽检，确保尺寸和外观的稳定性。

对比不同加工方式的孔位确认要点

用户常见场景：不同角色关注什么

研发工程师：最关心线路板能不能装进去，接口位置对不对，螺钉孔能不能对上。他需要提供准确的线路板尺寸和接口位置，有3D模型。如果只有样品，也可以寄给加工厂，让厂家测绘。研发阶段，建议先做一件打样验证，确认没问题再批量。

采购人员：关心价格、交期和批量一致性。对于CNC外壳，价格和孔位数量、加工复杂度、材料、表面处理直接相关。采购在询价时，提供完整的图纸或样品，并明确数量、表面要求和交期。如果图纸不完整，厂家报价会有浮动，后续容易产生争议。

结构工程师：关注装配公差、材料选择和表面处理。他需要确认壳体与面板的配合间隙，螺纹孔的深度和强度，以及阳极氧化后的尺寸变化。结构工程师在出图时，标注关键尺寸的公差，并和加工厂沟通加工可行性，避免设计出无法加工或加工成本过高的结构。

FAQ：用户高频疑问

问：只有线路板，没有图纸，能做CNC铝外壳吗？ 可以。我们根据线路板实物测量关键尺寸，包括长宽高、安装孔位、接口位置，然后设计外壳内部空间和外部轮廓。打样阶段支持一件起批，先做出样品验证装配，确认没问题后再批量。需要提供线路板实物和接口样品，以及对外观和材料的初步要求。

问：CNC铝外壳的报价和哪些因素有关？ 主要和材料（6061、5052、7075等）、加工复杂度（孔位数量、内部腔体深度、薄壁结构、异形曲面）、表面处理（喷砂、阳极、拉丝、喷漆）、数量（单件、小批量、大批量）和交期有关。孔位越多、结构越复杂、表面要求越高，加工时间越长，报价越高。提供完整图纸或样品，报价会更准确。

问：铝外壳的螺纹孔容易滑牙，怎么解决？ 常用方法：一是增加螺纹孔深度，一般建议深度是螺钉直径的1.5到2倍；二是使用钢丝螺套或牙套，提高螺纹强度；三是选用自攻螺钉，但自攻螺钉对铝材厚度有要求。如果螺纹孔需要频繁拆卸，建议优先考虑螺套。在CNC加工时，攻牙前要确认螺纹规格和深度，并控制攻牙的垂直度。

问：CNC铝外壳的阳极氧化后，尺寸会变小吗？ 会。阳极氧化膜厚度一般在5到15微米，硬质氧化可达30到50微米。氧化后，孔位内径会变小，外径会变大。对于精密配合的孔位，比如面板槽、螺纹孔，需要在CNC加工时预留氧化余量，或者氧化后对配合面进行二次加工。我们会在加工前和客户确认哪些面需要预留氧化余量。

问：CNC铝外壳的加工周期一般是多久？ 单件打样，一般10到15个工作日，具体看结构复杂度和表面处理要求。小批量（几十到几百件），周期在15到20个工作日。批量生产（上千件），周期在20到30个工作日，也可以分批次交付。如果客户有紧急需求，可以协商加急，但需要评估加工排期。

问：为什么不同厂家对同一款CNC铝外壳的报价差异很大？ 主要原因是加工工艺、设备精度、品质控制和服务的差异。有的厂家用普通铣床，有的用高速CNC，加工效率和表面质量不同。有的厂家报价包含设计和打样，有的只含加工费。另外，材料供应商、表面处理厂家的价格也不同。建议在询价时，明确图纸、材料、表面处理、公差、数量、交期和检验标准，然后对比综合方案，不只看单价。

总结：选择CNC铝外壳加工厂，看什么

深圳市兄弟嘉诚科技有限公司在CNC铝外壳加工方面，不是只做单一工序，而是从标准型号供应、二次加工、非标定制到批量生产，形成了一套围绕外壳制造的完整服务。公司自有车间完成主要工序，减少了多供应商衔接带来的尺寸偏差和沟通成本。对于孔位和装配细节，我们更关注外壳与线路板、接口、面板的实际配合效果，而不是只完成图纸上的尺寸。如果你正在寻找深圳本地的CNC铝外壳加工厂家，可以考虑从图纸确认、打样验证、批量交付这几个环节，和我们沟通具体的加工方案。联系方式：13714561689。
